ZIMO MN300 – MN-Lok-Decoder – Drähte

Beschreibung

ZIMO MN300 – MN-Lok-Decoder – Drähte

Technische Details

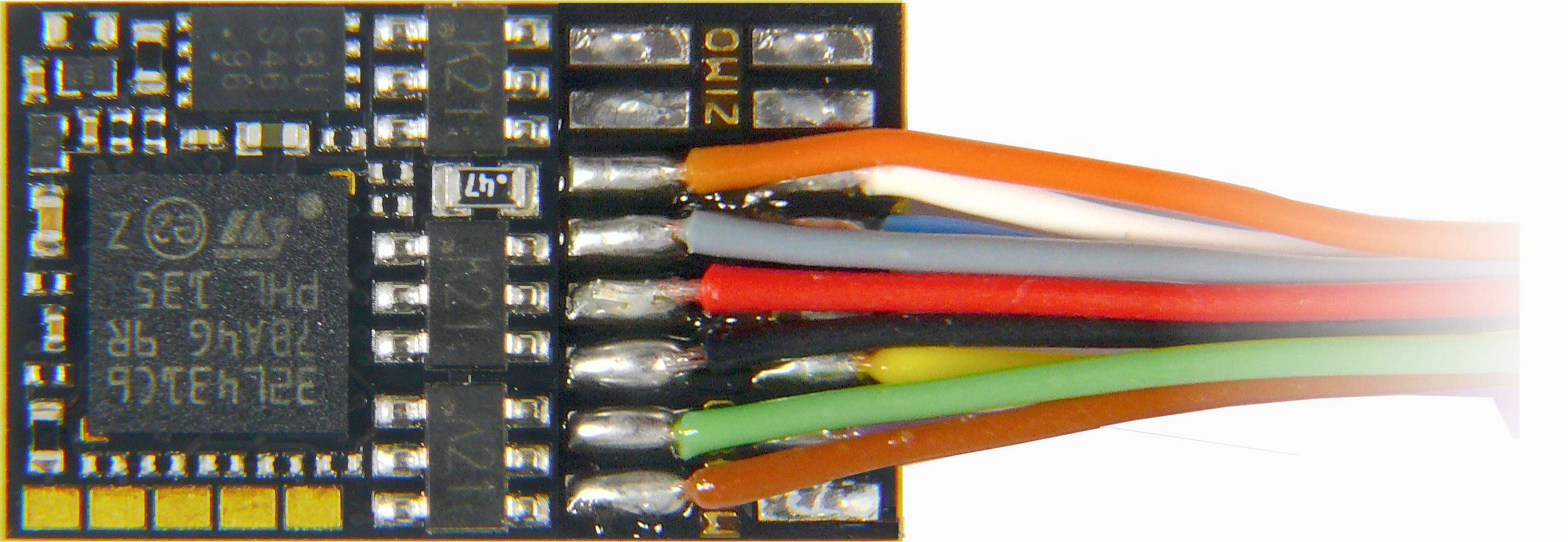

Bedrahtete Variante des MN300, 11 Anschlussdrähte (2 x Schiene, 2 x Motor, Gem. Plus, Masse, Elko Plus, 4x FA) 4 Löt-Pads (2x FA, 2 SUSI)

Hinweis: Bedrahteten Decodern (auch …R und …F Typen) sind jeweils ein Elko von 680 bis 1000?F kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.
Kleiner Decoder MN300 der Firma ZIMO mit 15 V Energiespeicheranschluss
mit 11 Anschlussdrähten
Abmessungen: 17,6 x 10,5 x 3,1 mm
Motor-/Gesamtstrom: 1,0 A (1,5A Spitze)
6 Funktionsausgänge (4 mit Drähten, 2 auf Lötpads), 2 Logikpegel-Ausgänge, DCC und MM, Servo-Steuerleitungen, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a., nicht mfx-fähig

Nicht für Kinder unter 14 Jahren geeignet. Es enthält Kleinteile, die eine Erstickungsgefahr darstellen können, und einige Komponenten weisen funktionelle scharfe Spitzen auf.
Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0570-2-7/DIN EN 61558-2-7 gefertigter Spielzeug-Transformator verwendet werden.

Eigenschaften:
