ZIMO MN300P16 – MN-Lok-Decoder – PluX16

Technische Details

Miniatur-Nicht-Sound-Decoder – 17,6 x 10,5 x 3,1mm – 1 A – 6 FA Direkter Anschluss Energiespeicher 15 V auf PluX-Stiftleiste (bis 15.000 ?F)

Hinweis: Bedrahteten Decodern (auch …R und …F Typen) sind jeweils ein Elko von 680 bis 1000?F kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

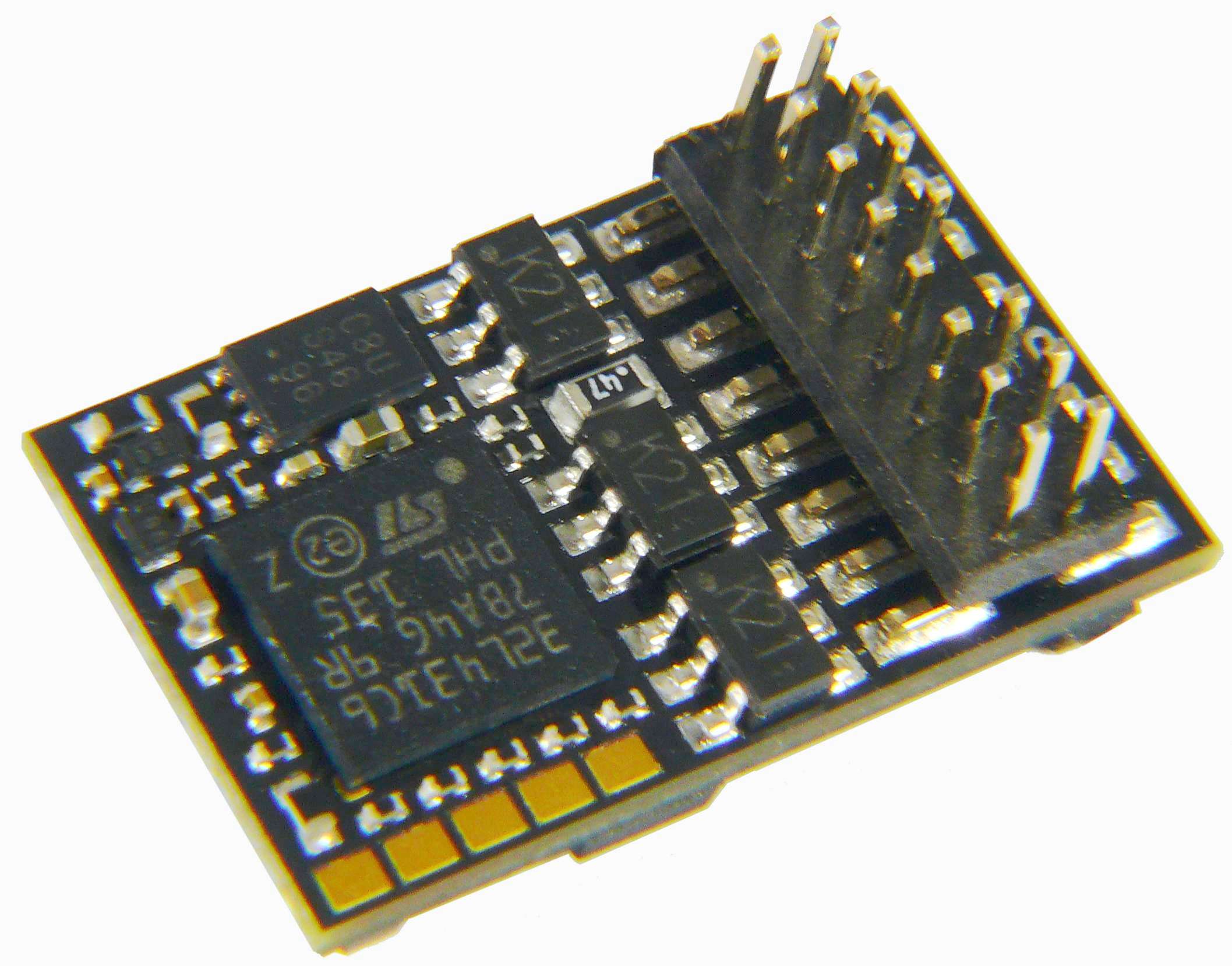

Kleiner Decoder MN300P16 der Firma ZIMO mit 15 V Energiespeicheranschluss
PluX 16 Schnittstelle nach NEM658 auf Platine

Abmessungen: 17,6 x 10,5 x 3,1 mm
Motor-/Gesamtstrom: 1,0 A (1,5A Spitze)
6 Funktionsausgänge (4 am Stecker, 2 auf Lötpads), 2 Logikpegel-Ausgänge, DCC und MM, Servo-Steuerleitungen, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a., nicht mfx-fähig

Nicht für Kinder unter 14 Jahren geeignet. Es enthält Kleinteile, die eine Erstickungsgefahr darstellen können, und einige Komponenten weisen funktionelle scharfe Spitzen auf.
Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0570-2-7/DIN EN 61558-2-7 gefertigter Spielzeug-Transformator verwendet werden.

Eigenschaften:
