ZIMO MN340C – MN-Lok-Decoder – MTC21 (NEM660)

Beschreibung

ZIMO MN340C – MN-Lok-Decoder – MTC21 (NEM660)

Technische Details

Standard H0 Nicht-Sound-Decoder – 28,6×15,3×2,5mm – einseitig – 8 FA FA3-FA6 als Logikpegel-Ausgänge vorkonfiguriert (VHDM Norm), Anschluss für Energiespeicher 15 V auf Löt-Pads (unlimitierte Kapazität)

Hinweis: Bedrahteten Decodern (auch …R und …F Typen) sind jeweils ein Elko von 680 bis 1000?F kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

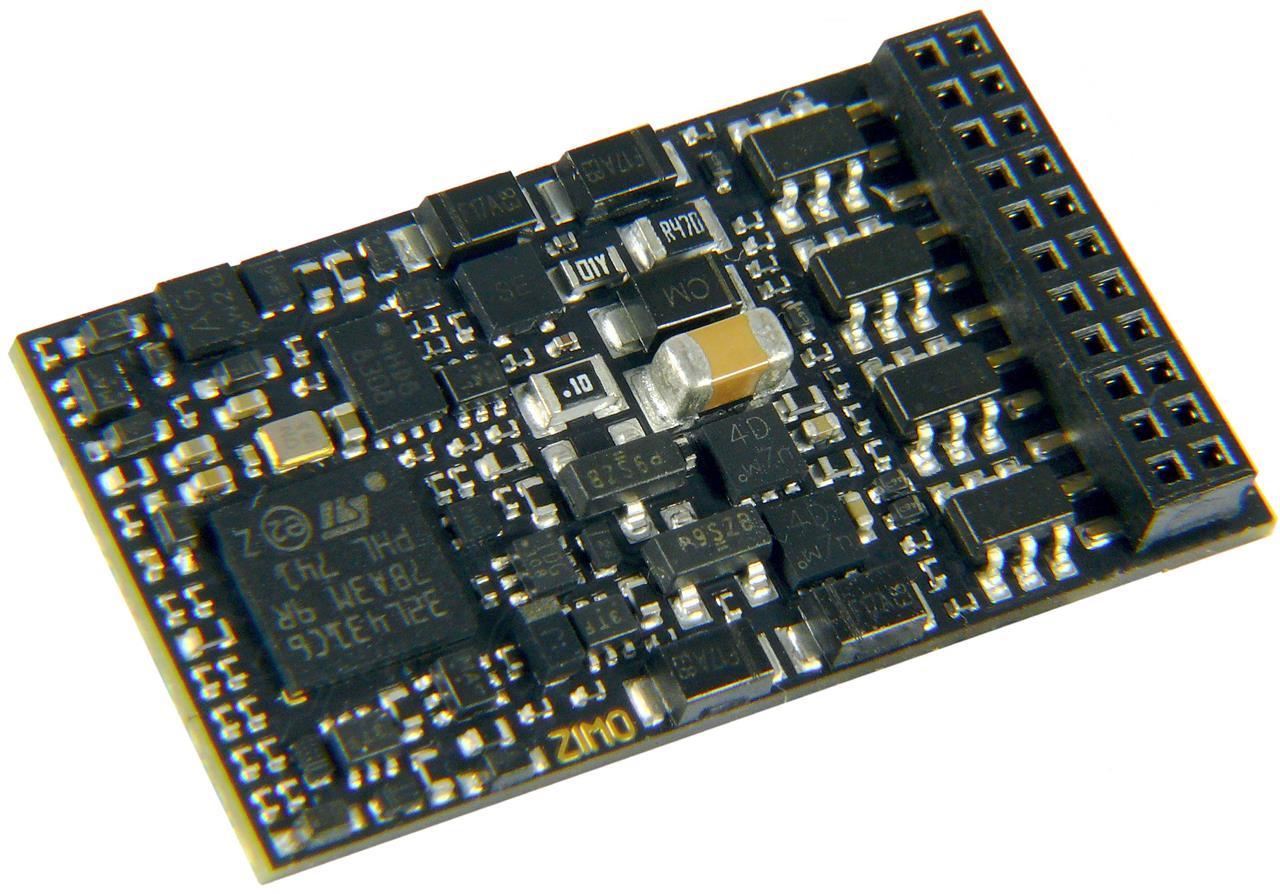

Decoder MN340C der Firma ZIMO mit 15 V Energiespeicheranschluss
mit 21-poliger mtc Schnittstelle nach NEM660

Abmessungen: 30 x 15,3 x 2,2 mm
Motor-/Gesamtstrom: 1,2 A (2,5A Spitze)
4 Funktionsausgänge, 6 Logikpegel- und 2 Servo-Ausgänge, DCC, MM und mfx, Servo-Steuerleitungen, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a.
Ausführung mit FA3, FA4, FA5 und FA6 als normgerechte Logikpegel-Ausgänge. Dies entspricht der 21MTC-Norm und wird für viele Fahrzeuge von Märklin, Trix, LS models, etc. benötigt. Alternativ gibt es auch den MN340D mit FA3, FA4, FA5 und FA6 als normale Funktionsausgänge.

Nicht für Kinder unter 14 Jahren geeignet. Es enthält Kleinteile, die eine Erstickungsgefahr darstellen können, und einige Komponenten weisen funktionelle scharfe Spitzen auf.
Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0570-2-7/DIN EN 61558-2-7 gefertigter Spielzeug-Transformator verwendet werden.

Eigenschaften:
