ZIMO MN340D – MN-Lok-Decoder – MTC21 (NEM660)

Beschreibung

ZIMO MN340D – MN-Lok-Decoder – MTC21 (NEM660)

Technische Details

Wie MN340C, aber FA3 bis FA6 als verstärkte Ausgänge vorkonfiguriert

Hinweis: Bedrahteten Decodern (auch …R und …F Typen) sind jeweils ein Elko von 680 bis 1000?F kostenlos beigelegt. Dieser dient zum Testen der Energiespeicher-Anschaltung; bei dieser Kapazität ist die Wirkung bereits bemerkbar. Für den echten Einsatz sind wesentlich größere Kapazitäten, z.B. GoldCaps zu empfehlen.

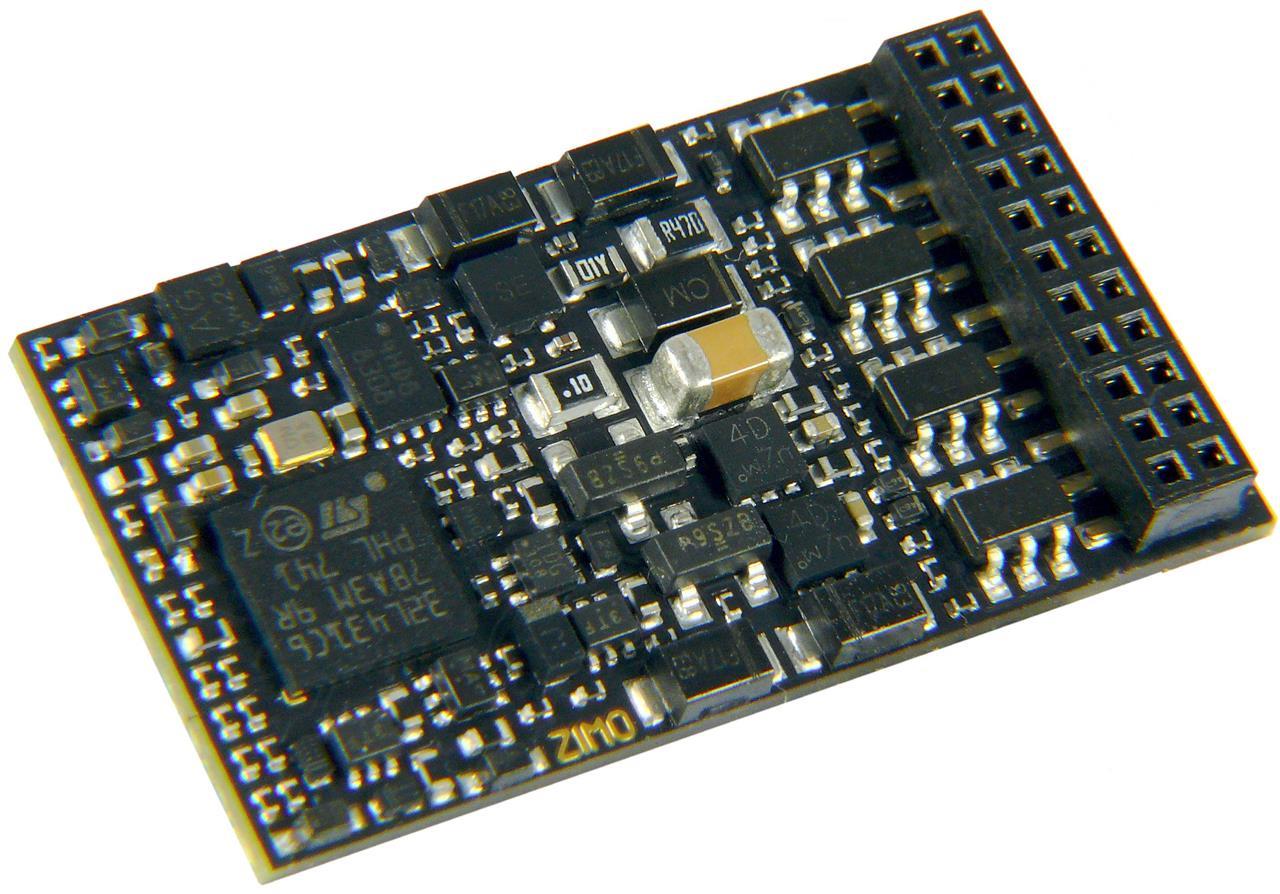

Decoder MN340D der Firma ZIMO mit 15 V Energiespeicheranschluss
mit 21-poliger mtc Schnittstelle nach NEM660

Abmessungen: 30 x 15,3 x 2,2 mm
Motor-/Gesamtstrom: 1,2 A (2,5A Spitze)
8 Funktionsausgänge, 2 Logikpegel- und 2 Servo-Ausgänge, DCC, MM und mfx, Servo-Steuerleitungen, SUSI, RailCom, NMRA u. ZIMO function mapping, u.v.a.
Ausführung mit FA3, FA4, FA5 und FA6 als normale Ausgänge. Dies entspricht nicht der 21MTC-Norm. Alternativ gibt es auch den MN340C mit FA3, FA4, FA5 und FA6 als normgerechte Logikpegel-Ausgänge.

Nicht für Kinder unter 14 Jahren geeignet. Es enthält Kleinteile, die eine Erstickungsgefahr darstellen können, und einige Komponenten weisen funktionelle scharfe Spitzen auf.
Zum Betrieb des vorliegenden Produkts darf als Spannungsquelle nur ein nach VDE 0570-2-7/DIN EN 61558-2-7 gefertigter Spielzeug-Transformator verwendet werden.

Eigenschaften:
